Aunque los buses de campo continuarán dominando las redes industriales, las soluciones basadas en Ethernet se están utilizando cada vez más en el sector de las tecnologías de automatización, las secuencias de procesos y producción son controladas por un modelo cliente/servidor, con controladores, PLCs y sistemas ERP (Enterprise-Resource Planning – "Planificación de los recursos de la empresa) teniendo acceso a cada sensor que se conecta a la red. La implementación de una red efectiva y segura también requiere el uso de conectores apropiados; éstos están disponibles mientras tanto, en una ámplia variedad, proveyendo soluciones muy flexibles.

La Ethernet Industrial es todavía un estándar en desarrollo y además una de sus características principales es que es muy dinámica. Diferentes institutos como la Asociación Ethernet Industrial o IOANA-Europa se han asociado para guiar y liderar a fabricantes y usuarios internacionales para establecer a Ethernet como un estándar en todo el entorno industrial. La finalidad es crear comunicaciones globales en todos los niveles, desde la automatización de la fábrica, vía la automatización de los procesos productivos, hasta la automatización de edificios.

En principio, hoy están disponibles las siguientes transmisiones medias para la Ethernet Industrial. Como regla, será cable coaxial para 10Mbits/seg., con cable Thin-Ethernet-BNC para 10Base2 y cable thick-Ethernet para 10Base5. Se utilizarán cables de par trenzado para 10Mbit/seg. o 100 Mbits/seg. (4 líneas de cable trenzado, tanto apantallado como sin apantallar).

CONEXIONES FLEXIBLES A TRAVÉS DE LA DIVERSIDAD

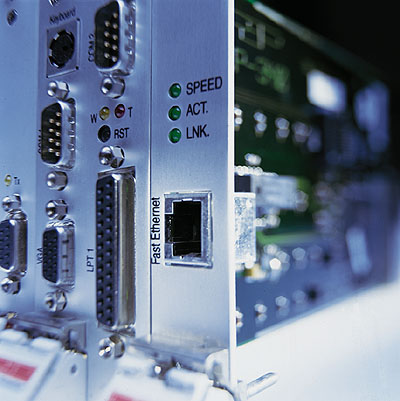

Se han añadido una ámplia gama de conectores modulares "Western" a la gama de productos ERNI. Estos conectores están disponibles en muy diferentes diseños. Los conectores modulares "Western" están diseñados para aplicaciones del sector de las Telecomunicaciones tales como Hubs, Routers, NIC’s (Network interface Card) y Switches. Además, estos conectores, Modjacks en el equipo y Modplugs en la parte del cable con los correspondientes accesorios son también utilizados cada vez más en redes industriales y aplicaciones con ordenadores. Por tanto, estos conectores están también predestinados para el mercado Ethernet Industrial. La variedad de productos encuentra en medidas particulares los requerimientos del desarrollo de un nuevo estándar.

En principio, hay versiones jack modulares de estilo Stewart y Tyco, que están disponibles en un fila y doble fila, así como en versiones multipuerto (de 2 a 16 puertos).

Los jacks modulares están disponibles en versiones apantalladas y sin apantallar. Están disponibles para terminaciones de placa de circuito impreso, versiones en SMD o en soldadura convencional ("thru hole"). Además, están disponibles versiones acodadas así como verticales. La gama de productos Modjacks de ERNI comprende conectores RJ45 y RJ11 en versiones con diferentes número de contactos – de 4, 6 8 hasta 10 contactos máximo.

También están contenidas en el programa modular ""Western" versiones filtradas sobre la base de una tecnología especial de filtrado. Completan la gama estándar tipos de construcción planos o de bajo relieve – también llamados versiones "Ultra Low Profile" con alturas de tan sólo 11,5mm.

Los conectores modulares "Western" cumplen las normas FCC y están certificados de acuerdo a la UL y CSA. También están en cartera Jacks modulares "Western" para aplicaciones de acuerdo con Cat 5 E.

Con respecto a los Modjacks el cliente también puede seleccionar entre versiones apantalladas y sin apantallar. Hay, además, diferentes tipos de conexiones Modplugs.

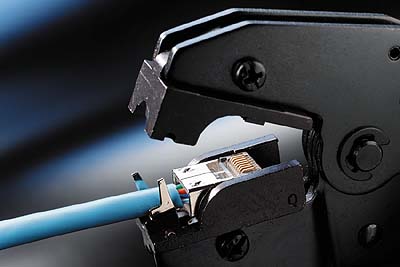

Tipos especiales también ofrecen protección contra accidentes. Una nueva versión ha sido desarrollada para la conexión de cable de filamentos o cable rígido. La realización de productos según especificaciones del cliente se puede realizar de manera sencilla y rápida. Para este propósito están disponibles herramientas especiales (herramientes de crimpado).

La ámplia gama de productos con respecto a Modjacks y Modplugs permite a los usuarios identificar una solución óptima para su aplicación específica.

Artículo realizado por:

Sr.Manfred Schock (Ingeniero de Erni, www.Erni.com)

Sr.Toni Villa Cajaraville (Ingeniero de Ermec, www.Ermec.com)
