Relés para vehículos
Hola,
Presentamos la nueva gama de relés Durakool, incluyendo modelos específicos para automoción, vehículos especiales y eléctricos. Los relés están diseñados y fabricados por Willow - American Electronic Components (AEC) bajo los estándares de calidad y costes que exigen el sector del automóvil, así como otros mercados como electrónica de consumo, electrodomésticos, energías renovables (solar y eólica), control industrial y equipos de potencia.
Descargarse el catálogo en pdf

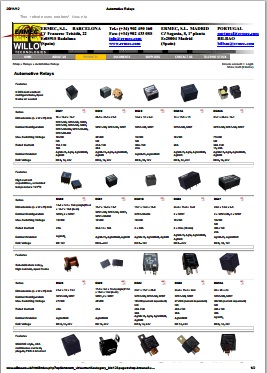

Catálogo de relés para automoción en pdf
Catálogo de zócalos para relés en pdf
Características Técnicas de los relés Durakool para Automoción:
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
DA30 |
DG08 |
DG17 |
DG19 |
DG20 |
|
|
Dimensiones (L x W x H) mm |
42 x 35.5 x 35.5 |
24.3 x 15.8 x 14.0 |
16 x 13.2 x 19.7 |
26.5 x 21.5 x 21.5 |
12.9 x 12 x 9.9 |
|
|
Config.Contacto |
SPST-NO |
2 x SPDT |
SPST-NO, SPST-NC, SPDT, |
SPST-NO, SPST-NC, SPDT |
SPST-NO, SPDT |
|
|
Tensión máx.Conmut. |
400VAC / 125VDC |
16VDC |
16VDC |
30VDC |
16VDC |
|
|
Ratio Corriente |
30A |
2 x 35A (10 min) |
NO |
NO |
NO |
|
|
Material del Contacto |
AgNi 90/10 |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
AgNi0.15, AgSnOInO |
|
|
Tensión de bobinado |
DC 12V |
DC 6...24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 10, 12V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
DG27 |
DG28 |
DG29 |
DG31A |
DG34A |
|
|
Dimensiones (L x W x H) mm |
23.5 x 12.9 x 9.5 |
21.2 x 13 x 19.1 |
17.5 x 9.2 x 13.2 (single):17.5 x 16.9 x 13.2 (twin) |
19 x 15.5 x 15 |
31.7 x 26.9 x 19.1 |
|
|
Config.Contacto |
2 x SPST-NO, 2 x SPDT |
SPST-NO, SPDT |
SPDT, 2 x SPDT |
SPST-NO, SPDT |
SPST-NO, SPST-NC, SPDT |
|
|
Tensión máx.Conmut. |
16VDC |
27VDC |
40VDC |
16VDC |
75VDC |
|
|
Ratio Corriente |
NO |
40A |
25A |
20A |
NO |
|
|
Material del Contacto |
AgNi0.15, AgSnOInO |
AgSnOInO |
AgSnOInO |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
|
|
Tensión de bobinado |
DC 6, 10, 12V |
DC 6, 12, 24V |
DC 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
DG4F |
DG56A |
DG56B |
DG60 |
DG76 |
|
|
Dimensiones (L x W x H) mm |
36 x 25.2 x 21 |
26 x 26 x 24 |
26 x 26 x 24 |
14.3 x 7.5 x 13.8 (single):14.3 x 14.7 x 13.8 (twin) |
38 x 17 x 30 |
|
|
Config.Contacto |
SPST-NO |
SPST-NO, SPDT |
SPST-NO, SPDT |
SPDT, 2 x SPDT |
SPST-NO |
|
|
Tensión máx.Conmut. |
14VDC |
30VDC (dependiente de la corriente) |
30VDC (dependiente de la corriente) |
16VDC |
250VAC / 30VDC |
|
|
Ratio Corriente |
30A |
NO |
NO |
25A |
60A, 90A |
|
|
Material del Contacto |
AgSnOInO |
AgSnO2 |
AgSnO2 |
AgSnO2 |
AgCdO, AgSnO2 |
|
|
Tensión de bobinado |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 12V |
DC 5V...48V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
DG81 |
DG81C |
DG82 |
DG85A |
DG85B |
|
|
Dimensiones (L x W x H) mm |
15.7 x 12.3 x 13.7 |
15.7 x 12.3 x 13.8 |
23.7 x 15.7 x 26.0 |
28 x 28 x 25 |
28 x 28 x 25 |
|
|
Config.Contacto |
SPST-NO, SPST-NC, SPDT, |
SPST-NO-DM |
SPST-NO, SPST-NC, SPDT |
SPST-NO, SPDT |
SPST-NO, SPDT |
|
|
Tensión máx.Conmut. |
16VDC |
16VDC |
16VDC (dependiente de la corriente) |
30VDC (dependiente de la corriente) |
30VDC (dependiente de la corriente) |
|
|
Ratio Corriente |
35A / 2 x 10A |
2 x 30A |
NO |
NO |
NO |
|
|
Material del Contacto |
AgNi0.15, AgSnOInO, AgCdO |
AgNi0.15, AgSnOInO, AgCdO |
AgNi0.15, AgNi, AgSnOInO, AgCdO |
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO |
|
|
Tensión de bobinado |
DC 6...24V |
DC 6...12V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
DG85C |
DG85D |
DG85F |
DG85M |
DGC2 |
|
|
Dimensiones (L x W x H) mm |
28 x 28 x 25 |
28 x 28 x 25 |
28 x 28 x 25 |
35 x 30 x 25 |
24.8 x 15.4 x 22.9 |
|
|
Config.Contacto |
SPST-NO, SPDT |
SPST-NO |
SPST-NO, SPDT |
SPST-NO, SPDT |
SPST-NO, SPDT |
|
|
Tensión máx.Conmut. |
30VDC (dependiente de la corriente) |
30VDC (dependiente de la corriente) |
24VDC |
145VDC |
27VDC (dependiente de la corriente) |
|
|
Ratio Corriente |
NO |
100A |
60A |
40A |
NO |
|
|
Material del Contacto |
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO |
AgNi 90/10, AgSnO2 |
AgSnOInO |
|
|
Tensión de bobinado |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6...110V |
DC 12, 24V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
GER010 |
GER040 |
GER100 |
GER150 |
GER250 |
|
|
Dimensiones (L x W x H) mm |
34 x 28 x 44.3 |
67 x 35.3 x 47 |
80.7 x 39 x 70 |
80.7 x 39 x 70 |
91.5 x 45 x 89 |
|
|
Config.Contacto |
SPST-NO |
SPST-NO |
SPST-NO |
SPST-NO |
SPST-NO |
|
|
Tensión máx.Conmut. |
400VDC |
450VDC |
450VDC |
450VDC |
450VDC |
|
|
Ratio Corriente |
10A |
40A |
100A |
150A |
250A |
|
|
Material del Contacto |
Oxígeno libre Cu |
Oxígeno libre Cu |
Oxígeno libre Cu |
Oxígeno libre Cu |
Oxígeno libre Cu |
|
|
Tensión de bobinado |
DC12V |
DC12V |
DC12V |
DC12V |
DC12V |
|
|
|
||||||
|
Características
|
|
|
|
|
|
|
|
|
||||||
|
Referencia |
GER400 |
RA |
||||
|
Dimensiones (L x W x H) mm |
111 x 74.7 x 63 |
18.6 x 13 x 18.5 |
||||
|
Config.Contacto |
SPST-NO |
SPST-NO-DM, SPDT, |
||||
|
Tensión máx.Conmut. |
450VDC |
60VDC |
||||
|
Ratio Corriente |
400A |
NO |
||||
|
Material del Contacto |
Oxígeno libre Cu |
AgSnO2 |
||||
|
Tensión de bobinado |
DC12V |
DC 5V...48V |
||||
Relés para PCB ultraminiatura de DURAKOOL
Willow Technologies, representada por Ermec, anuncia los sorprendentes relés Durakool ultraminiatura DG20 y DG60 que permiten cada vez más pequeños productos acabados.
Estos relés para PCB para automoción son extremadamente ligeros de peso (aprox. 4 g), lo cual contribuye en gran medida a un ahorro de combustible del vehículo y no requieren un montaje especial, necesario a menudo en camión de altas vibraciones y entornos de automóviles.
Durante los últimos 12 meses
American Electronic Components (AEC) ha trabajado duro para ampliar la gama DURAKOOL, dando lugar a una extensa gama de 54 variedades nuevas de relé que abarcan, la automoción, la aviónica, la fuerza de guiado, industrial, especificaciones militares, PCB de potencia, ferrocarril, reed, seguridad, señal, estado sólido, etcJohn Merrill, product manager de Relés Willow dijo: "El Relé Durakool DG60 maneja una corriente muy alta en un paquete especialmente pequeño (25A/12VDC de conmutación) y también está disponible en un formato doble, en el que dos relés independientes DG60 se incorporan en un solo paquete ahorrando espacio y costes de montaje en el PCB".
"La compatibilidad con la soldadura por reflujo hace que sea posible utilizar tanto el DG20 y DG60 con componentes de montaje superficial, lo cual agradecen con entusiasmo los ingenieros de desarrollo por el tiempo y ahorro de costos adicionales involucrados", continúa Merrill.
El relé simple DG60 es pequeño
14.3x7.5x13.8mm (L x W x H). El relé doble mide tan sólo 14.3x14.7x13.8mm.
El DG20 es aún más pequeño y mide increíblemente 12.9x12x9.9mm. Se puede
utilizar en las mismas aplicaciones que el DG60. Estas pueden ser: unidades
de motor de corriente continua, ventanas con calefacción, asiento de ajuste
eléctrico y calefacción, limpiacristales, techos solares eléctricos, cierre
centralizado, ventanas eléctricas y espejos eléctricos.
"Toda la gama de relés Durakool es simplemente excelente en relación calidad precio, sobresaliendo en calidad y sus plazos de entrega y su fiabilidad son insuperables", concluye Merrill.
El relé DG38L mejora los relés estándar industriales ya
existentes
Willow Technologies, representada por Ermec, introduce este singular Relé de
potencia para PCB, el DG38L de Durakool. Se caracteriza por un rápido arco
magnético, lo que permite que al relé conmutar un 50% más de tensión en
continua que otros relés de su tipo.
El DG38L está diseñado para conmutar en aplicaciones en las que la tensión
de CC supera los 24VDC. Cuando el relé se abre, se genera un arco. Con otros
relés de este tipo, la apertura del contacto no es lo suficientemente
grande, el arco no saldrá hasta que el relé esté dañado. Sin embargo, con el
DG38L, el imán desvía el arco lejos del contacto cuando el relé se abre, por
lo tanto extinguiendo el arco. Los faston apantallados para terminales de
potencia eliminan la necesidad de poner corrientes y tensiones altas en la
PCB.
Martin Pearce, director de marketing de Willow, dijo: "Por lo general, en
este tipo de relé, que es un estándar de la industria, sólo pueden conmutar
30A @ 24VDC/240VAC. El DG38L puede manejar tensiones de hasta 80VDC
(opcionales) ó 45A @ 28VDC estándar. Esto es un 50% más de lo habitual para
este tipo de relé ".
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto
estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación
de alta corriente y alta tensión en continua de conmutación, este relé de
potencia para PCB es absolutamente ideal para el control de motores de
corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC,
motores de puertas de garaje, controladores de energía solar, sistemas de
baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
El DG38L está diseñado para conmutar en aplicaciones en las que la tensión de CC supera los 24VDC. Cuando el relé se abre, se genera un arco. Con otros relés de este tipo, la apertura del contacto no es lo suficientemente grande, el arco no saldrá hasta que el relé esté dañado. Sin embargo, con el DG38L, el imán desvía el arco lejos del contacto cuando el relé se abre, por lo tanto extinguiendo el arco. Los faston apantallados para terminales de potencia eliminan la necesidad de poner corrientes y tensiones altas en la PCB.
Martin Pearce, director de marketing de Willow, dijo: "Por lo general, en
este tipo de relé, que es un estándar de la industria, sólo pueden conmutar
30A @ 24VDC/240VAC. El DG38L puede manejar tensiones de hasta 80VDC
(opcionales) ó 45A @ 28VDC estándar. Esto es un 50% más de lo habitual para
este tipo de relé ".
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto
estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación
de alta corriente y alta tensión en continua de conmutación, este relé de
potencia para PCB es absolutamente ideal para el control de motores de
corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC,
motores de puertas de garaje, controladores de energía solar, sistemas de
baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación de alta corriente y alta tensión en continua de conmutación, este relé de potencia para PCB es absolutamente ideal para el control de motores de corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC, motores de puertas de garaje, controladores de energía solar, sistemas de baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
Catálogo resumido de Durakool en
pdf:
Más información en
www.ermec.es/durakool
Más información en
www.ermec.es/durakool
Si desean más información o muestras, rogamos nos lo comuniquen.
