Relés para PCB ultraminiatura de DURAKOOL
Willow Technologies,
representada por
Ermec,
anuncia los sorprendentes relés Durakool ultraminiatura DG20 y DG60 que
permiten cada vez más pequeños productos acabados.
Estos relés para PCB para automoción son
extremadamente ligeros de peso (aprox. 4 g), lo cual contribuye en gran
medida a un ahorro de combustible del vehículo y no requieren un montaje
especial, necesario a menudo en camión de altas vibraciones y entornos de
automóviles.
Durante los últimos 12 meses
American Electronic Components (AEC)
ha trabajado duro para ampliar la gama DURAKOOL, dando lugar a una extensa
gama de 54 variedades nuevas de relé que abarcan, la automoción, la
aviónica, la fuerza de guiado, industrial, especificaciones militares, PCB
de potencia, ferrocarril, reed, seguridad, señal, estado sólido, etc
John Merrill, product manager de Relés
Willow dijo: "El Relé Durakool DG60 maneja una corriente muy alta en un
paquete especialmente pequeño (25A/12VDC de conmutación) y también está
disponible en un formato doble, en el que dos relés independientes DG60 se
incorporan en un solo paquete ahorrando espacio y costes de montaje en el
PCB".
"La compatibilidad con la soldadura por
reflujo hace que sea posible utilizar tanto el DG20 y DG60 con componentes
de montaje superficial, lo cual agradecen con entusiasmo los ingenieros de
desarrollo por el tiempo y ahorro de costos adicionales involucrados",
continúa Merrill.
El relé simple DG60 es pequeño
14.3x7.5x13.8mm (L x W x H). El relé doble mide tan sólo 14.3x14.7x13.8mm.
El DG20 es aún más pequeño y mide increíblemente 12.9x12x9.9mm. Se puede
utilizar en las mismas aplicaciones que el DG60. Estas pueden ser: unidades
de motor de corriente continua, ventanas con calefacción, asiento de ajuste
eléctrico y calefacción, limpiacristales, techos solares eléctricos, cierre
centralizado, ventanas eléctricas y espejos eléctricos.
"Toda la gama de relés Durakool
es simplemente excelente en relación calidad precio, sobresaliendo en
calidad y sus plazos de entrega y su fiabilidad son insuperables", concluye
Merrill.

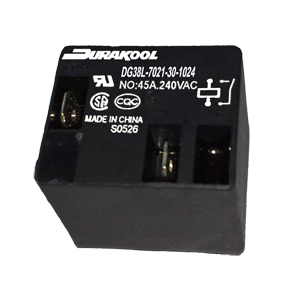

El relé DG38L mejora los relés estándar industriales ya
existentes
Willow Technologies, representada por Ermec, introduce este singular Relé de
potencia para PCB, el DG38L de Durakool. Se caracteriza por un rápido arco
magnético, lo que permite que al relé conmutar un 50% más de tensión en
continua que otros relés de su tipo.
El DG38L está diseñado para conmutar en aplicaciones en las que la tensión
de CC supera los 24VDC. Cuando el relé se abre, se genera un arco. Con otros
relés de este tipo, la apertura del contacto no es lo suficientemente
grande, el arco no saldrá hasta que el relé esté dañado. Sin embargo, con el
DG38L, el imán desvía el arco lejos del contacto cuando el relé se abre, por
lo tanto extinguiendo el arco. Los faston apantallados para terminales de
potencia eliminan la necesidad de poner corrientes y tensiones altas en la
PCB.
Martin Pearce, director de marketing de Willow, dijo: "Por lo general, en
este tipo de relé, que es un estándar de la industria, sólo pueden conmutar
30A @ 24VDC/240VAC. El DG38L puede manejar tensiones de hasta 80VDC
(opcionales) ó 45A @ 28VDC estándar. Esto es un 50% más de lo habitual para
este tipo de relé ".
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto
estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación
de alta corriente y alta tensión en continua de conmutación, este relé de
potencia para PCB es absolutamente ideal para el control de motores de
corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC,
motores de puertas de garaje, controladores de energía solar, sistemas de
baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
Características Técnicas de los relés Durakool para Automoción:
Características
Ultra miniatura extremadamente ligero, alta corriente
Referencia
DA30
DG08
DG17
DG19
DG20
Dimensiones (L x W x H) mm
42 x 35.5 x 35.5
24.3 x 15.8 x 14.0
16 x 13.2 x 19.7
26.5 x 21.5 x 21.5
12.9 x 12 x 9.9
Config.Contacto
SPST-NO
2 x SPDT
SPST-NO, SPST-NC, SPDT,
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM, SPST-NC-DB,
SPST-DB-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
400VAC / 125VDC
16VDC
16VDC
30VDC
16VDC
Ratio Corriente
30A
2 x 35A (10 min)
NO
15A / NC
10A
NO
45A / NC
30A
NO
30A / NC
25A
Material del Contacto
AgNi 90/10
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgSnOInO
Tensión de bobinado
DC 12V
DC 6...24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 10, 12V
Características
Relés
Subminiatura, alta corriente, carcasa abierta
Referencia
DG27
DG28
DG29
DG31A
DG34A
Dimensiones (L x W x H) mm
23.5 x 12.9 x 9.5
21.2 x 13 x 19.1
17.5 x 9.2 x 13.2 (single):17.5 x 16.9 x 13.2 (twin)
19 x 15.5 x 15
31.7 x 26.9 x 19.1
Config.Contacto
2 x SPST-NO, 2 x SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO, SPDT
SPST-NO, SPST-NC, SPDT
Tensión máx.Conmut.
16VDC
27VDC
40VDC
16VDC
75VDC
Ratio Corriente
NO
30A / NC
25A
40A
25A
20A
NO
30A / NC
15, 20A
Material del Contacto
AgNi0.15, AgSnOInO
AgSnOInO
AgSnOInO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
Tensión de bobinado
DC 6, 10, 12V
DC 6, 12, 24V
DC 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
Tipo mini ISO, corriente contínua 60A, conector faston, PCB
y terminal
Referencia
DG4F
DG56A
DG56B
DG60
DG76
Dimensiones (L x W x H) mm
36 x 25.2 x 21
26 x 26 x 24
26 x 26 x 24
14.3 x 7.5 x 13.8 (single):14.3 x 14.7 x 13.8 (twin)
38 x 17 x 30
Config.Contacto
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO
Tensión máx.Conmut.
14VDC
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
16VDC
250VAC / 30VDC
Ratio Corriente
30A
NO
40A / NC
30A
NO
60A / NC
40A
25A
60A, 90A
Material del Contacto
AgSnOInO
AgSnO2
AgSnO2
AgSnO2
AgCdO, AgSnO2
Tensión de bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 12V
DC 5V...48V
Características
Tipo mini ISO, corriente contínua
60A,
conector faston, PCB y terminal
Referencia
DG81
DG81C
DG82
DG85A
DG85B
Dimensiones (L x W x H) mm
15.7 x 12.3 x 13.7
15.7 x 12.3 x 13.8
23.7 x 15.7 x 26.0
28 x 28 x 25
28 x 28 x 25
Config.Contacto
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM
SPST-NO-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
16VDC
16VDC
16VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
Ratio Corriente
35A / 2 x 10A
2 x 30A
NO
40A / NC
30A
NO
40A / NC
30A
NO
60A / NC
40A
Material del Contacto
AgNi0.15, AgSnOInO, AgCdO
AgNi0.15, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
Tensión de bobinado
DC 6...24V
DC 6...12V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
Tipo micro ISO, corriente continua 40A, con retenedores para
zócalos
Referencia
DG85C
DG85D
DG85F
DG85M
DGC2
Dimensiones (L x W x H) mm
28 x 28 x 25
28 x 28 x 25
28 x 28 x 25
35 x 30 x 25
24.8 x 15.4 x 22.9
Config.Contacto
SPST-NO, SPDT
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
24VDC
145VDC
27VDC (dependiente de la corriente)
Ratio Corriente
NO
80A / NC
60A
100A
60A
40A
NO
40A / NC
30A
Material del Contacto
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgNi 90/10, AgSnO2
AgSnOInO
Tensión de bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6...110V
DC 12, 24V
Características
Reléc compacto de alta tensión en contínua 40A, conectores
de automoción estándar
Referencia
GER010
GER040
GER100
GER150
GER250
Dimensiones (L x W x H) mm
34 x 28 x 44.3
67 x 35.3 x 47
80.7 x 39 x 70
80.7 x 39 x 70
91.5 x 45 x 89
Config.Contacto
SPST-NO
SPST-NO
SPST-NO
SPST-NO
SPST-NO
Tensión máx.Conmut.
400VDC
450VDC
450VDC
450VDC
450VDC
Ratio Corriente
10A
40A
100A
150A
250A
Material del Contacto
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Tensión de bobinado
DC12V
DC12V
DC12V
DC12V
DC12V
Características
Relés compacto de alta tensión en contínua 400A, conectores
de automoción estándar
Referencia
GER400
RA
Dimensiones (L x W x H) mm
111 x 74.7 x 63
18.6 x 13 x 18.5
Config.Contacto
SPST-NO
SPST-NO-DM, SPDT,
SPST-NO+SPDT
Tensión máx.Conmut.
450VDC
60VDC
Ratio Corriente
400A
NO
20A / NC
12A
Material del Contacto
Oxígeno libre Cu
AgSnO2
Tensión de bobinado
DC12V
DC 5V...48V
Durakool está especializada en el diseño y fabricación de
componentes electrónicos, eléctricos y mecánicos.
Los mercados que trabaja
incluyen a fabricantes de automoción (también vehículos eléctricos),
electrónica de consumo,
electrodoméstico, energías renovables (solar y eólica)
control industrial
y equipos de potencia exteriores.
La lista de productos
de Durakool son:
- Relés sub-miniatura
- Relés miniatura
- Relés industriales
- Relés interfaz
- Zócalos plug-in para relés
- Contactores
Si no ve bien esta página vaya a
www.ermec.com/durakool
Descargarse catálogo en pdf:
Relés miniatura para PCB (rogamos mirar
el catálogo en
pdf)
Catalogo de relés para automoción en
pdf
Relés de potencia para PCB
Características
Modo alternado, 60A & 80A
corriente continua. Medición de la Electricidad,
Conservación de la Energía
Serie
DG76
DG77
DG79
DG5N
DG6D
Dimensiones (L x W x H) Pulgadas
1.50 x 0.67 x 1.18
1.52 x 0.69 x 1.38
2.05 x 1.69 x 0.87
0.81 x 0.27 x 0.6
0.69 x 0.26 x 0.49
Configuración del contacto
SPST-NO
SPST-NO
SPST-NO
SPST-NO
SPST-NO
Tensión de conmutado máx. máx.
250VAC / 30VDC
250VAC / 110VDC
250VAC / 30VDC
250VAC / 30VDC
250VAC / 30VDC
Ratio Corriente
60A, 90A
60A 240VAC / 80A 240VAC
100A 240 VAC
5A / 30VDC / 250VAC
5A 30VDC / 250VAC
Material del contacto
AgCdO, AgSnO2
AgCdO / AgSnO2
AgCdO / AgSnO2
AgSnO2
Ag Alloy
Tensión del bobinado
DC 5V...48V
DC 5V...48V
DC 9V...48V
DC 3...24V
DC 5...24V
Características
Huella de PCB pequeña, buen
aislante - 4kV, sensitividad 200mW de bobinado
Serie
DG05
DM05
DG31
DG6L
DM41
Dimensiones (L x W x H) Pulgadas
0.72 x 0.40 x 0.61
0.81 x 0.42 x 0.60
0.74 x 0.61 x 0.61
1.12 x 0.4 x 0.48
1.14 x 0.51 x 1.00
Configuración del contacto
SPST-NO / SPDT
SPST-NO / SPDT
SPST-NO / SPDT
SPST-NO / SPDT
SPST-NO / SPST-NC / SPDT
Tensión de conmutado máx. máx.
277VAC / 30VDC
277VAC / 30VDC
250VAC / 30VDC
440VAC / 125VDC
240VAC / 28VDC
Ratio Corriente
10A 250VAC (UL) / 3A 250VAC
/ 30VDC
10A 250VAC (UL) / 5A 250VAC
/ 30VDC
12A 120VAC / 7A 250VAC
/ 10A 28VDC
8A 250VAC / 5A 30VDC
10A 240VAC / 28VDC
Material del contacto
Ag Alloy
Ag Alloy
AgCdO / AgSnO2
AgNi / AgSnO2
AgCdO / AgSnO2
Tensión del bobinado
DC 3...24V
DC 3...24V
DC 3...48V
DC 5...60
DC 5...110 / AC 12...220
Características
Tipo estándar en la industria, 16A
de capacidad de conmutación, 5kV de aislante del
contacto al bobinado
,%20reduced%20current%20coil.jpg "DM84 - PCB Power DPDT 8A Switching capability, low profile 12.7mm (0.5in), reduced current coil.jpg")
,%20reduced%20current%20coil.jpg "DM85 - PCB Power SPDT 16A, Low profile 12.7mm (0.5in), reduced current coil.jpg")
,%20reduced%20current%20coil.jpg "DM87 - PCB Power SPDT 12A, Low profile 12.7mm (0.5in), reduced current coil.jpg")
Serie
DM42
DM43
DM84
DM85
DM87
Dimensiones (L x W x H) Pulgadas
1.14 x 0.51 x 1.00
1.14 x 0.51 x 1.00
1.14 x 0.5 x 0.62
1.14 x 0.5 x 0.62
1.14 x 0.5 x 0.62
Configuración del contacto
DPST-NO / DPDT
SPST-NO / SPDT
DPST-NO / DPDT
SPST-NO / SPDT
SPST-NO / SPDT
Tensión de conmutado máx. máx.
240VAC / 28VDC
240VAC / 28VDC
400VAC / 300VDC
400VAC / 300VDC
400VAC / 300VDC
Ratio Corriente
5A 240VAC / 28VDC
16A 240VAC/ 28VDC
8A 250VAC / 24VDC
16A 250VAC / 24VDC
12A 250VAC / 24VDC
Material del contacto
AgCdO / AgSnO2
AgCdO / AgSnO2
AgNi / AgNi+Au5mm / AgSnO2
AgNi / AgNi+Au5mm / AgSnO2
AgNi / AgNi+Au5mm / AgSnO2
Tensión del bobinado
DC 5...110 / AC 12...220
DC 3...110 / AC 12...220
DC 3...110 / AC 12...240
DC 3...110 / AC 12...240
DC 3...110 / AC 12...240
Características
SPDT 12A, Bajo perfil 12.7mm
(0.5in), sensitividad 250mW opción de bobinado

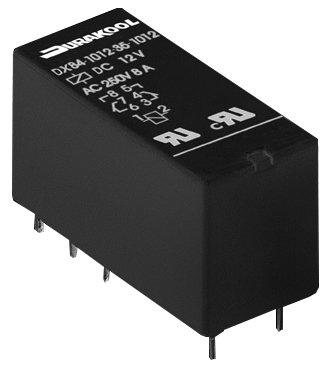

,%20reduced%20current%20coil.jpg "DX84 - PCB Power DPDT 8A Switching capability, low profile 12.7mm (0.5in), reduced current coil.jpg")

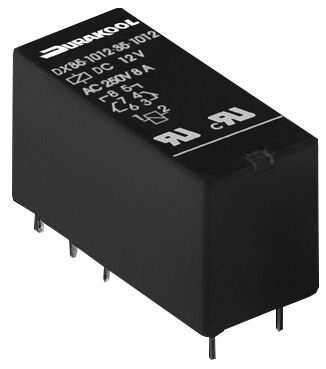

,%20reduced%20current%20coil.jpg "DX85 - PCB Power SPDT 16A, Low profile 12.7mm (0.5in), reduced current coil.jpg")
,%20sensitive%20250mW%20coil%20option.jpg "DX87 - PCB Power SPDT 12A, Low profile 12.7mm (0.5in), sensitive 250mW coil option.jpg")
Serie
DX84
DX85
DX87
DX85V
DG34
Dimensiones (L x W x H) Pulgadas
1.14 x 0.5 x 0.62
1.14 x 0.5 x 0.62
1.14 x 0.5 x 0.62
1.6 x 0.5 x 0.62
1.25 x 1.06 x 0.75
Configuración del contacto
DPDT
SPDT
SPDT
SPST-NO
SPST-NO, SPDT
Tensión de conmutado máx. máx.
440VAC / 125VDC
440VAC / 125VDC
440VAC / 125VDC
440VAC / 125VDC
277VAC / 30VDC
Ratio Corriente
8A 250VAC / 30VDC
16A 250VAC / 30VDC
12A 250VAC / 24VDC
20A 250VAC / 30VDC
30A 277VAC / 30VDC
Material del contacto
AgNi / AgSnO2
AgNi / AgSnO2
AgNi / AgSnO2
AgSnO2
AgCdO, AgSnOInO, AgSnO2
Tensión del bobinado
DC 5...110
DC 5...110
DC 5...110
DC 5...110
DC 5...110V
Características
High current - up to 45A, heavy
loads 10800VA, magnetic arc quench
Serie
DG38
DG38B
DG38L
Dimensiones (L x W x H) Pulgadas
1.27 x 1.06 x 0.81
1.27 x 1.08 x 0.81
(exc. terminals)
1.27 x 1.08 x 1.10
Configuración del contacto
SPST-NO, SPDT
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
Tensión de conmutado máx. máx.
240VAC / 110VDC
240VAC / 110VDC
240VAC / 28VDC
Ratio Corriente
40A 240VAC / 14VDC
40A 240VAC / 30VDC
45A 240VAC / 28VDC
Material del contacto
AgCdO / AgSnO2
AgCdO / AgSnO2
AgCdO / AgSnOInO
Tensión del bobinado
DC 3...110V / AC
12...220V
DC 3...110V / AC
12...220V
DC 5...110V
Relés Industriales:
Características
Relé estándar en la
industria, LED y nivel de test
Serie
DX2
DA30
DX3
DX4
DY
Dimensiones (L x W x
H) Pulgadas
1.06 x 0.83 x 1.44
1.65 x 1.40 x1.40
1.06 x 0.83 x 1.44
1.06 x 0.83 x 1.44
1.1 x 0.83 x 1.42
Configuración del contacto
DPDT
SPST-NO
3PDT
4PDT
SPDT, DPDT
Tensión de conmutado máx. máx.
240VAC / 28VDC
400VAC / 125VDC
240VAC / 28VDC
240VAC / 28VDC
277VAC / 28VDC
Ratio Corriente
10A 240VAC / 28VDC
30A
5A 240VAC / 28VDC
5A 240VAC / 28VDC
16A 240VAC / 28VDC
Material del contacto
AgNi
AgNi 90/10
AgNi
AgNi
AgCdO
Tensión del bobinado
DC 6...220V / AC 6...380V
DC 12V
DC 6...220V / AC 6...380V
DC 6...220V / AC 6...380V
DC 6...220V / AC 6...380V
Características
Tipo de PCB & Plug-in,
Relé estándar en la Industria
Serie
DY3P
DY4P
DX15
DA16
DA20
Dimensiones (L x W x
H) Pulgadas
1.1 x 1.22 x 1.42
1.1 x 1.61 x 1.42
1.38 x 1.38 x 2.14
1.4 x 1.4 x 1.65
1.4 x 1.4 x 1.65
Configuración del contacto
3PDT
4PDT
DPDT, 3PDT
DPDT, DPST-NO, DPST-NC
SPST-NC, SPST-NO+SPST-NC
Tensión de conmutado máx. máx.
277VAC / 28VDC
277VAC / 28VDC
250VAC / 30VDC
400VAC / 30VDC
400VAC / 30VDC
Ratio Corriente
10A 240VAC / 28VDC
10A 240VAC / 28VDC
10A 250VAC / 24VDC
16A 250VAC / 24VDC
20A 250VAC / 24VDC
Material del contacto
AgCdO
AgCdO
AgNi
AgNi
AgNi
Tensión del bobinado
DC 6...220V / AC 6...380V
DC 6...220V / AC 6...380V
DC 6...220V / AC 6...240V
DC 6...110V / AC 6...230V
DC 6...110V / AC 6...230V
Características
Montaje en Chasis,
válido para 3 fases, tipo Compacto
,%20Ceramic%20Body,%20Suitable%20for%20Defribrillators.jpg "DT Industry Relay High Voltage (5kV), Ceramic Body, Suitable for Defribrillators.jpg")
Serie
DB16
DB30
DLR
DT
HHC71-4
Dimensiones (L x W x
H)Pulgadas
1.65 x 1.73 x 2.6
1.65 x 1.73 x 2.6
2.07 x 1.32 x 2.09
2.36 x 1.89 x 2.75
2.4 x 2.1 x 2.65
Configuración del contacto
SPDT, DPDT, 3PDT,
SPST-NO, DPST-NO, 3PST-NO
SPST-NO, DPST-NO,
3PST-NO, SPDT, DPDT, 3PDT
SPST-NO, DPST-NO
SPST-NO, DPST-NO, DPDT
SPST-NO, SPST-NC, SPDT,
3PST-NO, 3PST-NC, 3PDT
Tensión de conmutado máx. máx.
400VAC
400VAC
250VAC
5,000 VAC
250VAC / 24VDC
Ratio Corriente
16A 250VAC / 24VDC
30A 250VAC / 24VDC
20A...30A 220VAC
10A 500VAC
80A 250VAC / 24VDC
Material del contacto
AgNi
AgNi
AgCdO
AgSnO2
AgSnO2
Tensión del bobinado
DC 6...110V / AC
6...400V
DC 6...110V / AC
6...400V
DC 6...100V / AC
6...240V
DC 6...110V /
AC12...400V
DC 6...110V / AC6...380V
Características
Modo alternado, 60A & 90A
corriente continua. Ideal para la
desconexión de baterías
Serie
DG76
HHC71C
DG77
HHC71E
DG79
Dimensiones (L x W x
H) Pulgadas
1.50 x 0.67 x 1.18
1.57 x 1.81 x 2.37
1.52 x 0.69 x 1.38
1.85 x 2.1 x 2.64
2.05 x 1.69 x 0.87
Configuración del contacto
SPST-NO
SPST-NO, SPST-NC, SPDT
SPST-NO
SPST-NO, SPST-NC, SPDT,
DPST-NO, DPST-NC, DPDT
SPST-NO
Tensión de conmutado máx. máx.
250VAC / 30VDC
250VAC / 24VDC
250VAC / 110VDC
250VAC / 24VDC
250VAC / 30VDC
Ratio Corriente
60A, 90A
50A 250VAC / 24VDC
60A 240VAC / 80A 240VAC
50A 250VAC / 24VDC
100A 240 VAC
Material del contacto
AgCdO, AgSnO2
AgSnO2
AgCdO / AgSnO2
AgSnO2
AgCdO / AgSnO2
Tensión del bobinado
DC 5V...48V
DC 6...110V / AC6...220V
DC 5V...48V
DC 6...110V / AC6...380V
DC 9V...48V
Características
Rail DIN o Montaje en Chasis,
terminales de soldar
Serie
HHC71F
HHC71G
HHC71G-2
Dimensiones (L x W x
H) Pulgadas
2.3 x 2.5 x 2.4:3.4 x 2.7
x 2.6
1.89 x 1.91 x 2.54
1.87 x 2.36 x 2.68
Configuración del contacto
SPST-NO, SPST-NC, SPDT,
DPST-NO, DPST-NC, DPDT
SPST-NO, SPST-NC, SPDT
DPST-NO, DPST-NC, DPDT
Tensión de conmutado máx. máx.
250VAC / 24VDC
250VAC / 24VDC
250VAC / 24VDC
Ratio Corriente
SPST 100A / DPST 80A
60A 250VAC / 24VDC
40A 250VAC / 24VDC
Material del contacto
AgSnO2
AgSnO2
AgSnO2
Tensión del bobinado
DC 6...110V / AC6...360V
DC 6...110V / AC6...220V
DC 6...110V / AC6...220V
Relés para Automoción
Características
Relés de potencia
para sistemas de carga eléctrica
Serie
DA30
DG08
DG17
DG19
DG20
Dimensiones (L x W x
H) Pulgadas
1.65 x 1.40 x1.40
0.96 x 0.62 x 0.55
0.63 x 0.52 x 0.78
1.04 x 0.85 x 0.85
0.50 x 0.47 x 0.39
Configuración del contacto
SPST-NO
2 x SPDT
SPST-NO, SPST-NC, SPDT,
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM, SPST-NC-DB,
SPST-DB-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
Tensión de conmutado máx. máx.
400VAC / 125VDC
16VDC
16VDC
30VDC
16VDC
Ratio Corriente
30A
2 x 35A (10 min)
NO
15A / NC
10A
NO
45A / NC
30A
NO
30A / NC
25A
Material del contacto
AgNi 90/10
AgNi0.15, AgNi, AgSnOInO,
AgCdO
AgNi0.15, AgNi, AgSnOInO,
AgCdO
AgNi0.15, AgNi, AgSnOInO,
AgCdO
AgNi0.15, AgSnOInO
Tensión del bobinado
DC 12V
DC 6...24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 10, 12V
Características
Sub-miniatura 2 x
DG20, ideales para motores DC reversibles.
Serie
DG27
DG28
DG29
DG31A
DG34A
Dimensiones (L x W x
H) Pulgadas
0.93 x 0.51 x 0.37
0.83 x 0.5 x 0.75
0.69 x 0.36 x 0.52
(single):0.69 x 0.66 x 0.52 (twin)
0.75 x 0.61 x 0.59
1.25 x 1.06 x 0.75
Configuración del contacto
2 x SPST-NO, 2 x SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO, SPDT
SPST-NO, SPST-NC, SPDT
Tensión de conmutado máx. máx.
16VDC
27VDC
40VDC
16VDC
75VDC
Ratio Corriente
NO
30A / NC
25A
40A
25A
20A
NO
30A / NC
15, 20A
Material del contacto
AgNi0.15, AgSnOInO
AgSnOInO
AgSnOInO
AgNi0.15, AgNi, AgSnOInO,
AgCdO
AgNi0.15, AgNi, AgSnOInO,
AgCdO
Tensión del bobinado
DC 6, 10, 12V
DC 6, 12, 24V
DC 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
Tipo Ultra miniatura
Simple y doble.
Serie
DG4F
DG56A
DG56B
DG60
DG81
Dimensiones (L x W x
H) Pulgadas
1.42 x 0.99 x 0.83:(exc.
terminals)
1.02 x 1.02 x 0.94:(exc.
terminals)
1.02 x 1.02 x 0.94:(exc.
terminals)
0.56 x 0.29 x 0.54
(single):0.56 x 0.48 x 0.54 (twin)
0.62 x 0.48 x 0.54
Configuración del contacto
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM
Tensión de conmutado máx. máx.
14VDC
30VDC (dependiente de la
corriente)
30VDC (dependiente de la
corriente)
16VDC
16VDC
Ratio Corriente
30A
NO
40A / NC
30A
NO
60A / NC
40A
25A
35A / 2 x 10A
Material del contacto
AgSnOInO
AgSnO2
AgSnO2
AgSnO2
AgNi0.15, AgSnOInO, AgCdO
Tensión del bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 12V
DC 6...24V
Características
Tipo Mini ISO 60A,
corriente continua, plug-in, PCB & bracket
Serie
DG81C
DG82
DG85A
DG85B
DG85C
Dimensiones (L x W x
H)Pulgadas
0.62 x 0.48 x 0.54
0.93 x 0.62 x 1.02:(exc.
terminals)
1.10 x 1.10 x 1:(exc.
terminals)
1.10 x 1.10 x 1:(exc.
terminals)
1.10 x 1.10 x 1:(exc.
terminals)
Configuración del contacto
SPST-NO-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión de conmutado máx. máx.
16VDC
16VDC (dependiente de la
corriente)
30VDC (dependiente de la
corriente)
30VDC (dependiente de la
corriente)
30VDC (dependiente de la
corriente)
Ratio Corriente
2 x 30A
NO
40A / NC
30A
NO
40A / NC
30A
NO
60A / NC
40A
NO
80A / NC
60A
Material del contacto
AgNi0.15, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO,
AgCdO
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO
Tensión del bobinado
DC 6...12V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
Tipo Mini ISO 100A,
corriente continua, plug-in, PCB & bracket
Serie
DG85D
DG85F
DG85M
DGC2
Dimensiones (L x W x
H) Pulgadas
1.10 x 1.10 x 1:(exc.
terminals)
1.10 x 1.10 x 1:(exc.
terminals)
1.37 x 11.80 x 1:(exc.
terminals)
0.98 x 0.60 x 0.90:(exc.
terminals & lugs)
Configuración del contacto
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión de conmutado máx. máx.
30VDC (dependiente de la
corriente)
24VDC
145VDC
27VDC (dependiente de la
corriente)
Ratio Corriente
100A
60A
40A
NO
40A / NC
30A
Material del contacto
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO
AgNi 90/10, AgSnO2
AgSnOInO
Tensión del bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6...110V
DC 12, 24V
Zócalos de los relés
Part #
DZM80
DZM92
DZM2
DZM4
DZ8
DZ11
Dimensiones (L x W x H)
3.07 x 0.625 x 2.4 ins
3.07 x 0.625 x 2.4 ins
2.95 x 1.06 x 2.4 ins
2.95 x 1.06 x 2.4 ins
2.68 x 1.49 x 0.95 ins
2.68 x 1.49 x 0.95 ins
78.1 x 15.9 x 61.0 mm
78.1 x 15.9 x 61.0 mm
75.0 x 27.0 x 61.0 mm
75.0 x 27.0 x 61.0 mm
68.2 x 38.0 x 24.2 mm
68.2 x 38.0 x 24.2 mm
Número de Contactos
Dos polos
Un Polo
Dos polos
Cuatro Polos
Dos polos
Tres Polos
Tensión de conmutado máx.
máx.
300V
300V
300V
300V
250V
250V
Ratio Corriente
12A
12A
12A
6A
10A
10A
Tipo de relé
DM84, DM85
DM87N
D2
D4
D15 2C/O
D15 3C/O
Ref.: #
DUC11
Dimensiones (L x W x H)
3.22 x 1.39 x 1.04 ins
82.0 x 35.5 x 26.5 mm
Número de Contactos
Dos & Tres Polos
Tensión de conmutado máx.
máx.
250V
Ratio Corriente
16A
Tipo de relé
DUC
El DG20 es aún más pequeño y mide increíblemente 12.9x12x9.9mm. Se puede utilizar en las mismas aplicaciones que el DG60. Estas pueden ser: unidades de motor de corriente continua, ventanas con calefacción, asiento de ajuste eléctrico y calefacción, limpiacristales, techos solares eléctricos, cierre centralizado, ventanas eléctricas y espejos eléctricos.
Willow Technologies, representada por Ermec, introduce este singular Relé de potencia para PCB, el DG38L de Durakool. Se caracteriza por un rápido arco magnético, lo que permite que al relé conmutar un 50% más de tensión en continua que otros relés de su tipo.
El DG38L está diseñado para conmutar en aplicaciones en las que la tensión
de CC supera los 24VDC. Cuando el relé se abre, se genera un arco. Con otros
relés de este tipo, la apertura del contacto no es lo suficientemente
grande, el arco no saldrá hasta que el relé esté dañado. Sin embargo, con el
DG38L, el imán desvía el arco lejos del contacto cuando el relé se abre, por
lo tanto extinguiendo el arco. Los faston apantallados para terminales de
potencia eliminan la necesidad de poner corrientes y tensiones altas en la
PCB.
Martin Pearce, director de marketing de Willow, dijo: "Por lo general, en
este tipo de relé, que es un estándar de la industria, sólo pueden conmutar
30A @ 24VDC/240VAC. El DG38L puede manejar tensiones de hasta 80VDC
(opcionales) ó 45A @ 28VDC estándar. Esto es un 50% más de lo habitual para
este tipo de relé ".
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto
estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación
de alta corriente y alta tensión en continua de conmutación, este relé de
potencia para PCB es absolutamente ideal para el control de motores de
corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC,
motores de puertas de garaje, controladores de energía solar, sistemas de
baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
Martin Pearce, director de marketing de Willow, dijo: "Por lo general, en este tipo de relé, que es un estándar de la industria, sólo pueden conmutar 30A @ 24VDC/240VAC. El DG38L puede manejar tensiones de hasta 80VDC (opcionales) ó 45A @ 28VDC estándar. Esto es un 50% más de lo habitual para este tipo de relé ".
El relé es compacto y mide 32,2 x 27,5 x 28 mm. y su material de contacto
estándar es AgSnOInO. Adecuado para aplicaciones que requieren conmutación
de alta corriente y alta tensión en continua de conmutación, este relé de
potencia para PCB es absolutamente ideal para el control de motores de
corriente continua (cargas), winches, elevadores de escaleras, máquinas CNC,
motores de puertas de garaje, controladores de energía solar, sistemas de
baterías y la energía eólica.
"Un beneficio adicional de esta excelente solución es que es extremadamente
fácil de actualizar a los diseños existentes en la mayoría de los casos",
concluyó Pearce.
"Un beneficio adicional de esta excelente solución es que es extremadamente fácil de actualizar a los diseños existentes en la mayoría de los casos", concluyó Pearce.
Características
|
Ultra miniatura extremadamente ligero, alta corriente |
Referencia
DA30
DG08
DG17
DG19
DG20
Dimensiones (L x W x H) mm
42 x 35.5 x 35.5
24.3 x 15.8 x 14.0
16 x 13.2 x 19.7
26.5 x 21.5 x 21.5
12.9 x 12 x 9.9
Config.Contacto
SPST-NO
2 x SPDT
SPST-NO, SPST-NC, SPDT,
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM, SPST-NC-DB,
SPST-DB-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
400VAC / 125VDC
16VDC
16VDC
30VDC
16VDC
Ratio Corriente
30A
2 x 35A (10 min)
NO
15A / NC
10A
NO
45A / NC
30A
NO
30A / NC
25A
Material del Contacto
AgNi 90/10
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgSnOInO
Tensión de bobinado
DC 12V
DC 6...24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 10, 12V
Características
|
Relés Subminiatura, alta corriente, carcasa abierta |
Referencia
DG27
DG28
DG29
DG31A
DG34A
Dimensiones (L x W x H) mm
23.5 x 12.9 x 9.5
21.2 x 13 x 19.1
17.5 x 9.2 x 13.2 (single):17.5 x 16.9 x 13.2 (twin)
19 x 15.5 x 15
31.7 x 26.9 x 19.1
Config.Contacto
2 x SPST-NO, 2 x SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO, SPDT
SPST-NO, SPST-NC, SPDT
Tensión máx.Conmut.
16VDC
27VDC
40VDC
16VDC
75VDC
Ratio Corriente
NO
30A / NC
25A
40A
25A
20A
NO
30A / NC
15, 20A
Material del Contacto
AgNi0.15, AgSnOInO
AgSnOInO
AgSnOInO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
Tensión de bobinado
DC 6, 10, 12V
DC 6, 12, 24V
DC 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
|
Tipo mini ISO, corriente contínua 60A, conector faston, PCB y terminal |
Referencia
DG4F
DG56A
DG56B
DG60
DG76
Dimensiones (L x W x H) mm
36 x 25.2 x 21
26 x 26 x 24
26 x 26 x 24
14.3 x 7.5 x 13.8 (single):14.3 x 14.7 x 13.8 (twin)
38 x 17 x 30
Config.Contacto
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPDT, 2 x SPDT
SPST-NO
Tensión máx.Conmut.
14VDC
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
16VDC
250VAC / 30VDC
Ratio Corriente
30A
NO
40A / NC
30A
NO
60A / NC
40A
25A
60A, 90A
Material del Contacto
AgSnOInO
AgSnO2
AgSnO2
AgSnO2
AgCdO, AgSnO2
Tensión de bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 12V
DC 5V...48V
Características
|
Tipo mini ISO, corriente contínua 60A, conector faston, PCB y terminal |
Referencia
DG81
DG81C
DG82
DG85A
DG85B
Dimensiones (L x W x H) mm
15.7 x 12.3 x 13.7
15.7 x 12.3 x 13.8
23.7 x 15.7 x 26.0
28 x 28 x 25
28 x 28 x 25
Config.Contacto
SPST-NO, SPST-NC, SPDT,
SPST-NO-DM
SPST-NO-DM
SPST-NO, SPST-NC, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
16VDC
16VDC
16VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
Ratio Corriente
35A / 2 x 10A
2 x 30A
NO
40A / NC
30A
NO
40A / NC
30A
NO
60A / NC
40A
Material del Contacto
AgNi0.15, AgSnOInO, AgCdO
AgNi0.15, AgSnOInO, AgCdO
AgNi0.15, AgNi, AgSnOInO, AgCdO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
Tensión de bobinado
DC 6...24V
DC 6...12V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
Características
|
Tipo micro ISO, corriente continua 40A, con retenedores para zócalos |
Referencia
DG85C
DG85D
DG85F
DG85M
DGC2
Dimensiones (L x W x H) mm
28 x 28 x 25
28 x 28 x 25
28 x 28 x 25
35 x 30 x 25
24.8 x 15.4 x 22.9
Config.Contacto
SPST-NO, SPDT
SPST-NO
SPST-NO, SPDT
SPST-NO, SPDT
SPST-NO, SPDT
Tensión máx.Conmut.
30VDC (dependiente de la corriente)
30VDC (dependiente de la corriente)
24VDC
145VDC
27VDC (dependiente de la corriente)
Ratio Corriente
NO
80A / NC
60A
100A
60A
40A
NO
40A / NC
30A
Material del Contacto
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgCdO, AgNi0.15, AgNi 90/10, AgSnOInO
AgNi 90/10, AgSnO2
AgSnOInO
Tensión de bobinado
DC 6, 12, 24V
DC 6, 12, 24V
DC 6, 12, 24V
DC 6...110V
DC 12, 24V
Características
|
Reléc compacto de alta tensión en contínua 40A, conectores de automoción estándar |
Referencia
GER010
GER040
GER100
GER150
GER250
Dimensiones (L x W x H) mm
34 x 28 x 44.3
67 x 35.3 x 47
80.7 x 39 x 70
80.7 x 39 x 70
91.5 x 45 x 89
Config.Contacto
SPST-NO
SPST-NO
SPST-NO
SPST-NO
SPST-NO
Tensión máx.Conmut.
400VDC
450VDC
450VDC
450VDC
450VDC
Ratio Corriente
10A
40A
100A
150A
250A
Material del Contacto
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Oxígeno libre Cu
Tensión de bobinado
DC12V
DC12V
DC12V
DC12V
DC12V
Características
|
Relés compacto de alta tensión en contínua 400A, conectores de automoción estándar |
Referencia
GER400
RA
Dimensiones (L x W x H) mm
111 x 74.7 x 63
18.6 x 13 x 18.5
Config.Contacto
SPST-NO
SPST-NO-DM, SPDT,
SPST-NO+SPDT
Tensión máx.Conmut.
450VDC
60VDC
Ratio Corriente
400A
NO
20A / NC
12A
Material del Contacto
Oxígeno libre Cu
AgSnO2
Tensión de bobinado
DC12V
DC 5V...48V
Durakool está especializada en el diseño y fabricación de
componentes electrónicos, eléctricos y mecánicos.
Los mercados que trabaja
incluyen a fabricantes de automoción (también vehículos eléctricos),
electrónica de consumo,
electrodoméstico, energías renovables (solar y eólica)
control industrial
y equipos de potencia exteriores.
La lista de productos
de Durakool son:
- Relés sub-miniatura
- Relés miniatura
- Relés industriales
- Relés interfaz
- Zócalos plug-in para relés
- Contactores
electrónica de consumo,
electrodoméstico, energías renovables (solar y eólica)
control industrial
y equipos de potencia exteriores.
La lista de productos
de Durakool son:
- Relés sub-miniatura
- Relés miniatura
- Relés industriales
- Relés interfaz
- Zócalos plug-in para relés
- Contactores
La lista de productos
de Durakool son:
- Relés sub-miniatura
- Relés miniatura
- Relés industriales
- Relés interfaz
- Zócalos plug-in para relés
- Contactores
- Relés miniatura
- Relés industriales
- Relés interfaz
- Zócalos plug-in para relés
- Contactores
Relés miniatura para PCB (rogamos mirar el catálogo en pdf)
Catalogo de relés para automoción en pdf
Relés de potencia para PCB
| Modo alternado, 60A & 80A corriente continua. Medición de la Electricidad, Conservación de la Energía |
| Huella de PCB pequeña, buen aislante - 4kV, sensitividad 200mW de bobinado |
/ 30VDC
/ 30VDC
/ 10A 28VDC
| Tipo estándar en la industria, 16A de capacidad de conmutación, 5kV de aislante del contacto al bobinado |
| SPDT 12A, Bajo perfil 12.7mm (0.5in), sensitividad 250mW opción de bobinado |

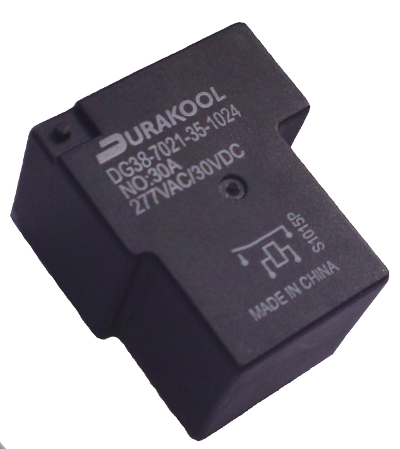

| High current - up to 45A, heavy loads 10800VA, magnetic arc quench |
Relés Industriales:
|
Características
|
|
|
|
|
|
|
| Serie |
DX2 |
DA30 |
DX3 |
DX4 |
DY |
|
| Dimensiones (L x W x H) Pulgadas |
1.06 x 0.83 x 1.44 |
1.65 x 1.40 x1.40 |
1.06 x 0.83 x 1.44 |
1.06 x 0.83 x 1.44 |
1.1 x 0.83 x 1.42 |
|
| Configuración del contacto |
DPDT |
SPST-NO |
3PDT |
4PDT |
SPDT, DPDT |
|
| Tensión de conmutado máx. máx. |
240VAC / 28VDC |
400VAC / 125VDC |
240VAC / 28VDC |
240VAC / 28VDC |
277VAC / 28VDC |
|
| Ratio Corriente |
10A 240VAC / 28VDC |
30A |
5A 240VAC / 28VDC |
5A 240VAC / 28VDC |
16A 240VAC / 28VDC |
|
| Material del contacto |
AgNi |
AgNi 90/10 |
AgNi |
AgNi |
AgCdO |
|
| Tensión del bobinado |
DC 6...220V / AC 6...380V |
DC 12V |
DC 6...220V / AC 6...380V |
DC 6...220V / AC 6...380V |
DC 6...220V / AC 6...380V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DY3P |
DY4P |
DX15 |
DA16 |
DA20 |
|
| Dimensiones (L x W x H) Pulgadas |
1.1 x 1.22 x 1.42 |
1.1 x 1.61 x 1.42 |
1.38 x 1.38 x 2.14 |
1.4 x 1.4 x 1.65 |
1.4 x 1.4 x 1.65 |
|
| Configuración del contacto |
3PDT |
4PDT |
DPDT, 3PDT |
DPDT, DPST-NO, DPST-NC |
SPST-NC, SPST-NO+SPST-NC |
|
| Tensión de conmutado máx. máx. |
277VAC / 28VDC |
277VAC / 28VDC |
250VAC / 30VDC |
400VAC / 30VDC |
400VAC / 30VDC |
|
| Ratio Corriente |
10A 240VAC / 28VDC |
10A 240VAC / 28VDC |
10A 250VAC / 24VDC |
16A 250VAC / 24VDC |
20A 250VAC / 24VDC |
|
| Material del contacto |
AgCdO |
AgCdO |
AgNi |
AgNi |
AgNi |
|
| Tensión del bobinado |
DC 6...220V / AC 6...380V |
DC 6...220V / AC 6...380V |
DC 6...220V / AC 6...240V |
DC 6...110V / AC 6...230V |
DC 6...110V / AC 6...230V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DB16 |
DB30 |
DLR |
DT |
HHC71-4 |
|
| Dimensiones (L x W x H)Pulgadas |
1.65 x 1.73 x 2.6 |
1.65 x 1.73 x 2.6 |
2.07 x 1.32 x 2.09 |
2.36 x 1.89 x 2.75 |
2.4 x 2.1 x 2.65 |
|
| Configuración del contacto |
SPDT, DPDT, 3PDT,
SPST-NO, DPST-NO, 3PST-NO |
SPST-NO, DPST-NO,
3PST-NO, SPDT, DPDT, 3PDT |
SPST-NO, DPST-NO |
SPST-NO, DPST-NO, DPDT |
SPST-NO, SPST-NC, SPDT,
3PST-NO, 3PST-NC, 3PDT |
|
| Tensión de conmutado máx. máx. |
400VAC |
400VAC |
250VAC |
5,000 VAC |
250VAC / 24VDC |
|
| Ratio Corriente |
16A 250VAC / 24VDC |
30A 250VAC / 24VDC |
20A...30A 220VAC |
10A 500VAC |
80A 250VAC / 24VDC |
|
| Material del contacto |
AgNi |
AgNi |
AgCdO |
AgSnO2 |
AgSnO2 |
|
| Tensión del bobinado |
DC 6...110V / AC
6...400V |
DC 6...110V / AC
6...400V |
DC 6...100V / AC
6...240V |
DC 6...110V /
AC12...400V |
DC 6...110V / AC6...380V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DG76 |
HHC71C |
DG77 |
HHC71E |
DG79 |
|
| Dimensiones (L x W x H) Pulgadas |
1.50 x 0.67 x 1.18 |
1.57 x 1.81 x 2.37 |
1.52 x 0.69 x 1.38 |
1.85 x 2.1 x 2.64 |
2.05 x 1.69 x 0.87 |
|
| Configuración del contacto |
SPST-NO |
SPST-NO, SPST-NC, SPDT |
SPST-NO |
SPST-NO, SPST-NC, SPDT,
DPST-NO, DPST-NC, DPDT |
SPST-NO |
|
| Tensión de conmutado máx. máx. |
250VAC / 30VDC |
250VAC / 24VDC |
250VAC / 110VDC |
250VAC / 24VDC |
250VAC / 30VDC |
|
| Ratio Corriente |
60A, 90A |
50A 250VAC / 24VDC |
60A 240VAC / 80A 240VAC |
50A 250VAC / 24VDC |
100A 240 VAC |
|
| Material del contacto |
AgCdO, AgSnO2 |
AgSnO2 |
AgCdO / AgSnO2 |
AgSnO2 |
AgCdO / AgSnO2 |
|
| Tensión del bobinado |
DC 5V...48V |
DC 6...110V / AC6...220V |
DC 5V...48V |
DC 6...110V / AC6...380V |
DC 9V...48V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
HHC71F |
HHC71G |
HHC71G-2 |
|||
| Dimensiones (L x W x H) Pulgadas |
2.3 x 2.5 x 2.4:3.4 x 2.7
x 2.6 |
1.89 x 1.91 x 2.54 |
1.87 x 2.36 x 2.68 |
|||
| Configuración del contacto |
SPST-NO, SPST-NC, SPDT,
DPST-NO, DPST-NC, DPDT |
SPST-NO, SPST-NC, SPDT |
DPST-NO, DPST-NC, DPDT |
|||
| Tensión de conmutado máx. máx. |
250VAC / 24VDC |
250VAC / 24VDC |
250VAC / 24VDC |
|||
| Ratio Corriente |
SPST 100A / DPST 80A |
60A 250VAC / 24VDC |
40A 250VAC / 24VDC |
|||
| Material del contacto |
AgSnO2 |
AgSnO2 |
AgSnO2 |
|||
| Tensión del bobinado |
DC 6...110V / AC6...360V |
DC 6...110V / AC6...220V |
DC 6...110V / AC6...220V |
|||
Relés para Automoción
|
Características
|
|
|
|
|
|
|
| Serie |
DA30 |
DG08 |
DG17 |
DG19 |
DG20 |
|
| Dimensiones (L x W x H) Pulgadas |
1.65 x 1.40 x1.40 |
0.96 x 0.62 x 0.55 |
0.63 x 0.52 x 0.78 |
1.04 x 0.85 x 0.85 |
0.50 x 0.47 x 0.39 |
|
| Configuración del contacto |
SPST-NO |
2 x SPDT |
SPST-NO, SPST-NC, SPDT, SPST-NO, SPST-NC, SPDT, SPST-NO-DM, SPST-NC-DB, SPST-DB-DM |
SPST-NO, SPST-NC, SPDT |
SPST-NO, SPDT |
|
| Tensión de conmutado máx. máx. |
400VAC / 125VDC |
16VDC |
16VDC |
30VDC |
16VDC |
|
| Ratio Corriente |
30A |
2 x 35A (10 min) |
NO 15A / NC 10A |
NO 45A / NC 30A |
NO 30A / NC 25A |
|
| Material del contacto |
AgNi 90/10 |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
AgNi0.15, AgSnOInO |
|
| Tensión del bobinado |
DC 12V |
DC 6...24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 10, 12V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DG27 |
DG28 |
DG29 |
DG31A |
DG34A |
|
| Dimensiones (L x W x H) Pulgadas |
0.93 x 0.51 x 0.37 |
0.83 x 0.5 x 0.75 |
0.69 x 0.36 x 0.52
(single):0.69 x 0.66 x 0.52 (twin) |
0.75 x 0.61 x 0.59 |
1.25 x 1.06 x 0.75 |
|
| Configuración del contacto |
2 x SPST-NO, 2 x SPDT |
SPST-NO, SPDT |
SPDT, 2 x SPDT |
SPST-NO, SPDT |
SPST-NO, SPST-NC, SPDT |
|
| Tensión de conmutado máx. máx. |
16VDC |
27VDC |
40VDC |
16VDC |
75VDC |
|
| Ratio Corriente |
NO 30A / NC 25A |
40A |
25A |
20A |
NO 30A / NC 15, 20A |
|
| Material del contacto |
AgNi0.15, AgSnOInO |
AgSnOInO |
AgSnOInO |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
|
| Tensión del bobinado |
DC 6, 10, 12V |
DC 6, 12, 24V |
DC 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DG4F |
DG56A |
DG56B |
DG60 |
DG81 |
|
| Dimensiones (L x W x H) Pulgadas |
1.42 x 0.99 x 0.83:(exc.
terminals) |
1.02 x 1.02 x 0.94:(exc.
terminals) |
1.02 x 1.02 x 0.94:(exc.
terminals) |
0.56 x 0.29 x 0.54
(single):0.56 x 0.48 x 0.54 (twin) |
0.62 x 0.48 x 0.54 |
|
| Configuración del contacto |
SPST-NO |
SPST-NO, SPDT |
SPST-NO, SPDT |
SPDT, 2 x SPDT |
SPST-NO, SPST-NC, SPDT, SPST-NO-DM |
|
| Tensión de conmutado máx. máx. |
14VDC |
30VDC (dependiente de la
corriente) |
30VDC (dependiente de la
corriente) |
16VDC |
16VDC |
|
| Ratio Corriente |
30A |
NO 40A / NC 30A |
NO 60A / NC 40A |
25A |
35A / 2 x 10A |
|
| Material del contacto |
AgSnOInO |
AgSnO2 |
AgSnO2 |
AgSnO2 |
AgNi0.15, AgSnOInO, AgCdO |
|
| Tensión del bobinado |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 12V |
DC 6...24V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DG81C |
DG82 |
DG85A |
DG85B |
DG85C |
|
| Dimensiones (L x W x H)Pulgadas |
0.62 x 0.48 x 0.54 |
0.93 x 0.62 x 1.02:(exc.
terminals) |
1.10 x 1.10 x 1:(exc.
terminals) |
1.10 x 1.10 x 1:(exc.
terminals) |
1.10 x 1.10 x 1:(exc.
terminals) |
|
| Configuración del contacto |
SPST-NO-DM |
SPST-NO, SPST-NC, SPDT |
SPST-NO, SPDT |
SPST-NO, SPDT |
SPST-NO, SPDT |
|
| Tensión de conmutado máx. máx. |
16VDC |
16VDC (dependiente de la
corriente) |
30VDC (dependiente de la
corriente) |
30VDC (dependiente de la
corriente) |
30VDC (dependiente de la
corriente) |
|
| Ratio Corriente |
2 x 30A |
NO 40A / NC 30A |
NO 40A / NC 30A |
NO 60A / NC 40A |
NO 80A / NC 60A |
|
| Material del contacto |
AgNi0.15, AgSnOInO, AgCdO |
AgNi0.15, AgNi, AgSnOInO,
AgCdO |
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO |
|
| Tensión del bobinado |
DC 6...12V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6, 12, 24V |
|
|
Características
|
|
|
|
|
|
|
| Serie |
DG85D |
DG85F |
DG85M |
DGC2 |
||
| Dimensiones (L x W x H) Pulgadas |
1.10 x 1.10 x 1:(exc.
terminals) |
1.10 x 1.10 x 1:(exc.
terminals) |
1.37 x 11.80 x 1:(exc.
terminals) |
0.98 x 0.60 x 0.90:(exc.
terminals & lugs) |
||
| Configuración del contacto |
SPST-NO |
SPST-NO, SPDT |
SPST-NO, SPDT |
SPST-NO, SPDT |
||
| Tensión de conmutado máx. máx. |
30VDC (dependiente de la
corriente) |
24VDC |
145VDC |
27VDC (dependiente de la
corriente) |
||
| Ratio Corriente |
100A |
60A |
40A |
NO 40A / NC 30A |
||
| Material del contacto |
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO |
AgCdO, AgNi0.15, AgNi
90/10, AgSnOInO |
AgNi 90/10, AgSnO2 |
AgSnOInO |
||
| Tensión del bobinado |
DC 6, 12, 24V |
DC 6, 12, 24V |
DC 6...110V |
DC 12, 24V |
||
Zócalos de los relés
|
|
|
|
|
|
|
|
|
Part # |
DZM80 |
DZM92 |
DZM2 |
DZM4 |
DZ8 |
DZ11 |
|
Dimensiones (L x W x H) |
3.07 x 0.625 x 2.4 ins |
3.07 x 0.625 x 2.4 ins |
2.95 x 1.06 x 2.4 ins |
2.95 x 1.06 x 2.4 ins |
2.68 x 1.49 x 0.95 ins |
2.68 x 1.49 x 0.95 ins |
|
|
78.1 x 15.9 x 61.0 mm |
78.1 x 15.9 x 61.0 mm |
75.0 x 27.0 x 61.0 mm |
75.0 x 27.0 x 61.0 mm |
68.2 x 38.0 x 24.2 mm |
68.2 x 38.0 x 24.2 mm |
|
Número de Contactos |
Dos polos |
Un Polo |
Dos polos |
Cuatro Polos |
Dos polos |
Tres Polos |
|
Tensión de conmutado máx. máx. |
300V |
300V |
300V |
300V |
250V |
250V |
|
Ratio Corriente |
12A |
12A |
12A |
6A |
10A |
10A |
|
Tipo de relé |
DM84, DM85 |
DM87N |
D2 |
D4 |
D15 2C/O |
D15 3C/O |
|
|
|
|
|
|
|
|
|
Ref.: # |
DUC11 |
|
|
|
|
|
|
Dimensiones (L x W x H) |
3.22 x 1.39 x 1.04 ins |
|
|
|
|
|
|
|
82.0 x 35.5 x 26.5 mm |
|
|
|
|
|
|
Número de Contactos |
Dos & Tres Polos |
|
|
|
|
|
|
Tensión de conmutado máx. máx. |
250V |
|
|
|
|
|
|
Ratio Corriente |
16A |
|
|
|
|
|
|
Tipo de relé |
DUC |
|
|
|
|
|
 |
 |
|||
| Contacte | Catálogo |
| Barcelona: bcn@ermec.com | Madrid: madrid@ermec.com | Bilbao: bilbao@ermec.com | Portugal: portugal@ermec.com |
Albacete, Alicante, Almería, Ávila, Badajoz, Barcelona, Bilbao, Burgos, Cáceres, Cádiz, Castellón, Ciudad Real, Córdoba, A Coruña, Cuenca, Girona, Granada, Guadalajara, Huelva, Huesca, Jaén, León, Lleida, Logroño, Lugo, Madrid, Málaga, Murcia, Ourense, Oviedo, Palencia, Palma de Mallorca, Las Palmas, Pamplona, Pontevedra, Salamanca, San Sebastián, Santa Cruz de Tenerife, Santander, Segovia, Sevilla, Soria, Tarragona, Teruel, Toledo, Valencia, Valladolid, Vitoria, Zamora, Zaragoza, Ceuta, Melilla.
